Stellen Sie sich vor: Ein einzelnes Staubkorn, 50 Mikrometer groß – dünner als ein menschliches Haar – landet auf einem 2.000-Euro-Display, bevor das Deckglas aufgesetzt wird. Das Ergebnis: ein sichtbarer Einschluss, der nicht mehr entfernt werden kann. Das Display ist Ausschuss.
Optical Bonding ist ein Prozess, bei dem die Toleranz für Verunreinigungen praktisch null beträgt. Deshalb findet professionelles Bonding ausschließlich in zertifizierten Reinräumen statt.
ISO 14644: Was bedeuten die Reinraumklassen?
Die internationale Norm DIN EN ISO 14644 definiert Reinraumklassen anhand der maximal zulässigen Partikelkonzentration pro Kubikmeter Luft:
| Reinraumklasse | Max. Partikel/m³ | Typische Anwendung |
|---|---|---|
| ISO 5 (Klasse 100) | 3.520 | Halbleiterfertigung |
| ISO 6 (Klasse 1.000) | 35.200 | Optik, Medizintechnik |
| ISO 7 (Klasse 10.000) | 352.000 | Optical Bonding ✓ |
| ISO 8 (Klasse 100.000) | 3.520.000 | Allgemeine Elektronik |
| Normale Büroluft | 35.000.000 | — |

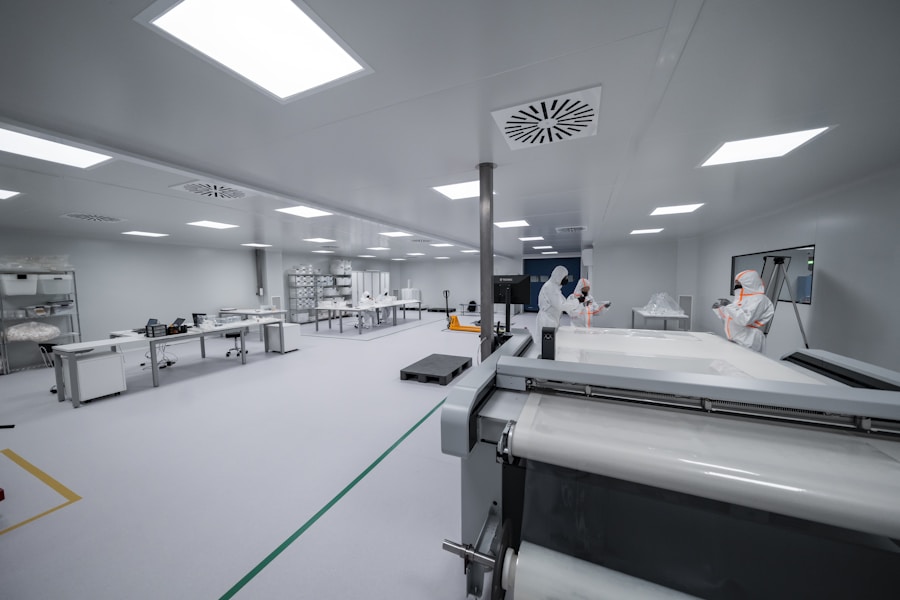

Unser Reinraum: Die technische Ausstattung
- Luftfiltration: HEPA-Filter (H14) mit mehrstufiger Filterung und Überdruck – keine ungefilterte Luft kann eindringen
- Klimakontrolle: Konstant 21 °C und 45% relative Luftfeuchte – kritisch für Fließ- und Aushärteverhalten von LOCA
- ESD-Schutz: Leitfähige Böden, ESD-Kleidung, ionisierte Luftströme an kritischen Arbeitsplätzen
- Partikelmonitoring: Kontinuierliche Überwachung an mehreren Messpunkten – jede Überschreitung löst Alarm aus
- Rückverfolgbarkeit: Jedes Display erhält eine Seriennummer, alle Prozessparameter werden dokumentiert
Der Bonding-Prozess: Schritt für Schritt
- Wareneingangsprüfung: Jedes Display und Deckglas wird auf Beschädigungen, Partikel und Maßhaltigkeit geprüft
- Reinigung: Mehrstufige Reinigung mit Isopropanol und ionisierter Luft; optional Plasma-Vorbehandlung
- LOCA-Dosierung: Definierte Menge LOCA wird blasenfrei aufgetragen, gewichtsgesteuert
- Vakuum-Lamination: Zusammenfügen in der Vakuumkammer – kein Lufteinschluss möglich
- UV-Aushärtung: UV-Dosis per Radiometer überwacht und dokumentiert
- Endkontrolle jeder Einheit: Sichtprüfung auf Blasen, Partikel und optische Fehler mit dokumentierter Rückverfolgbarkeit
Was passiert ohne Reinraum?
| Problem | Ohne Reinraum | Mit ISO-7-Reinraum |
|---|---|---|
| Partikeleinschlüsse | Erhöhtes, schwer kontrollierbares Risiko | Durch definierte Partikelgrenzen reduziert |
| Blasenbildung | Prozessabhängig | Durch kontrollierte Laminationsprozesse reduzierbar |
| Qualitätskonsistenz | Schwankend | Reproduzierbar |
| Rückverfolgbarkeit | Nicht möglich | Vollständig |
Fazit: Der Reinraum ist kein Luxus, sondern Qualitätssicherung
Professionelles Optical Bonding ohne Reinraum ist wie eine Operation ohne kontrollierte Bedingungen. Unsere ISO-7-Fertigung unterstützt reproduzierbare Qualität und reduziert typische Partikelrisiken. Die tatsächlich erreichbare Ausbeute wird für das jeweilige Produkt und den festgelegten Prüfplan ermittelt.
