Es ist der Albtraum jedes Outdoor-Projektleiters: Die neuen E-Ladesäulen oder Marine-Displays wurden im Sommer installiert und liefen perfekt. Doch dann kommt der erste kühle Herbstmorgen. Das Telefon klingelt: "Die Bildschirme sind von innen nass. Wir sehen nichts mehr."
Dieses Phänomen nennt man Fogging (Beschlagen). Es ist oft kein Fehler der Dichtung, sondern ein unvermeidbares physikalisches Gesetz bei Geräten mit Luftspalt.
Die Physik: Der Taupunkt im Luftspalt
Bei klassischen Displays befindet sich zwischen dem Frontglas und dem LCD-Panel ein Luftspalt ("Air Gap"). Selbst wenn das Gehäuse gut abgedichtet ist, enthält die Luft darin immer eine gewisse Restfeuchtigkeit.
Wenn die Außentemperatur schnell sinkt (z.B. nachts oder bei Regen), kühlt das Frontglas ab. Sobald die Temperatur des Glases unter den Taupunkt der eingeschlossenen Luft fällt, kondensiert die Feuchtigkeit. Sie schlägt sich als Nebel an der kältesten Stelle nieder: der Innenseite Ihres Schutzglases.
Warum Dichtungen allein nicht reichen
Viele Ingenieure versuchen, das Problem durch "bessere Dichtungen" oder Trockenmittel-Packs im Gehäuse zu lösen. Das funktioniert oft nur temporär:
- Dichtungen altern: Über Jahre werden sie porös, Feuchtigkeit diffundiert ein ("Pump-Effekt" bei Erwärmung/Abkühlung).
- Trockenmittel sind gesättigt: Irgendwann können Silica-Packs kein Wasser mehr aufnehmen und müssen getauscht werden (Wartungskosten!).
Die Lösung: Wo keine Luft ist, kann nichts kondensieren
Optical Bonding adressiert eine zentrale Kondensationsstelle: Der Luftspalt zwischen Display und Deckglas wird vollständig mit transparentem Klebstoff oder Gel gefüllt.
Die zentrale Wirkung: Im vollständig gefüllten optischen Spalt befindet sich keine frei zirkulierende Luft mehr, an deren Grenzflächen Feuchtigkeit kondensieren kann. Das reduziert eine typische Fogging-Stelle. Feuchtigkeitseintritt, Kondensation an anderen Bauteilen, Randbereiche und Materialalterung müssen am vollständigen Gerät weiterhin geprüft werden.
Marine-Anwendungsprofil – kein veröffentlichter Kundenfall
Auf einer Schiffsbrücke können Salzsprühnebel, hohe Luftfeuchtigkeit und schnelle Temperaturwechsel auftreten. Ob und wann ein ungebondeter oder gebondeter Aufbau ausfällt, hängt von Gehäuse, Dichtungen, Materialien, Einbau und Belastungsprofil ab und lässt sich ohne Prüfdaten nicht pauschal beziffern.
Optical Bonding schließt den Luftspalt zwischen Deckglas und Display und reduziert damit eine typische Kondensationsstelle. Ob der gesamte Aufbau bei starken Temperaturwechseln beschlagfrei bleibt, hängt zusätzlich von Gehäuse, Dichtungen, Materialien und den konkreten Einsatzbedingungen ab.

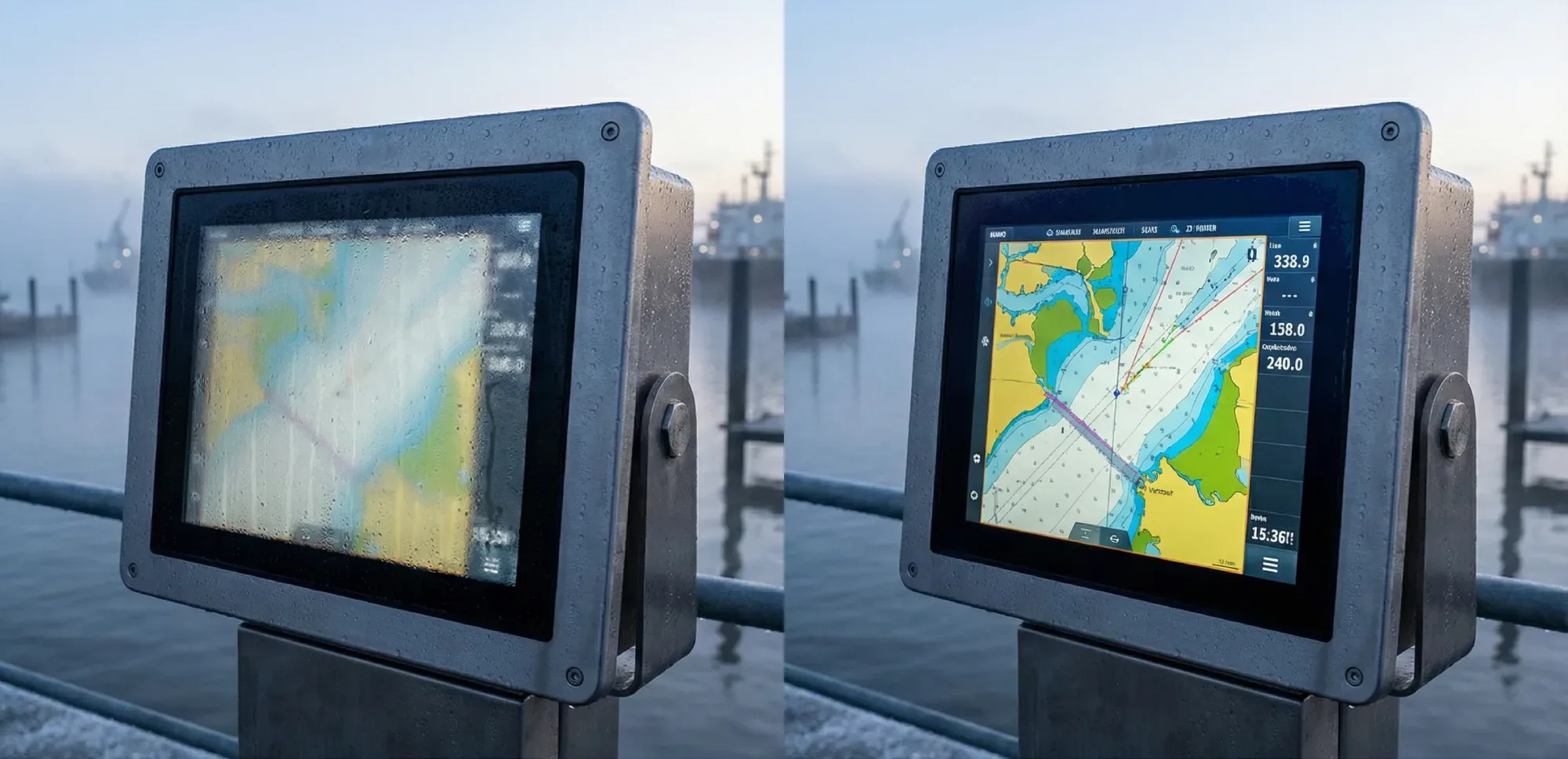

Vergleich: Air Bonding vs. Optical Bonding
| Eigenschaft | Air Bonding (Luftspalt) | Optical Bonding |
|---|---|---|
| Kondensation (Fogging) | Hochriskant bei Temp.-Wechsel | Im vollständig gefüllten optischen Spalt stark reduziert; Gesamtgerät prüfen |
| Staub-Eintritt | Möglich über Zeit | Im optischen Spalt reduziert; Rand- und Gehäusedichtung separat prüfen |
| Wartungsaufwand | Hoch (Trockenmittel tauschen) | Abhängig von Gesamtgerät, Dichtungen und Einsatzbedingungen |
Fazit: Investitionsschutz
Fogging ist nicht nur ein optisches Problem. Kondenswasser kann Korrosion und Elektronikausfälle begünstigen. Optical Bonding adressiert den optischen Luftspalt, ersetzt jedoch weder ein geeignetes Gehäuse- und Dichtungskonzept noch Klima-, Dichtheits- und Korrosionsprüfungen.
